GMW lineáris kocsik - SHAC

Lineáris kocsi

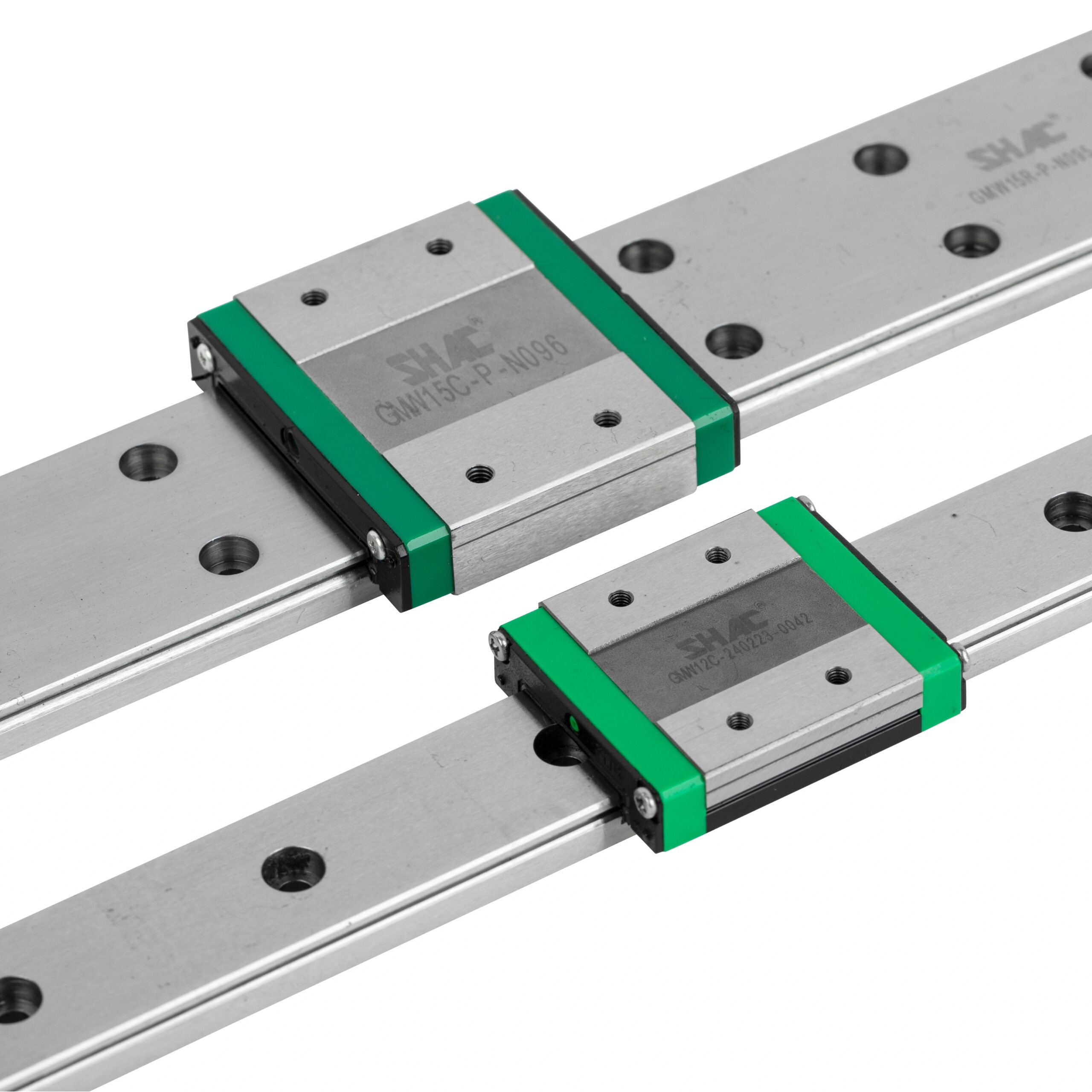

GMW lineáris kocsik

JR coupling

Modell	Kombinált méretek			Kocsi méretei											Széria	Vezetősín méretei								Vezetősín csavar mérete	Dinamikus teherbírás	Statikus teherbírás	Megengedett statikus nyomaték			Tömeg
Modell	H	H₁	N	W	B	B₁	C	L₁	L	G	Gn	MxL	H₂		Széria	WR	Wb	HR	D	h	d	P	E	(mm)	C(KN)	Co(KN)	MR N-m	MP N-m	MY N-m	Kocsi kg	Sín kg/m
GMW7C	9	1.9	5.5	25	19	3	10	21	31.2	-	Φ1.2	M3X3	1.85		GMW7	14	-	5.2	6	3.2	3.5	30	10	M3X6	1.87	2.56	16.9	8.25	8.25	0.019	0.52
GMW7H	9	1.9	5.5	25	19	3	19	30.8	41	-	Φ1.2	M3X3	1.85		GMW7	14	-	5.2	6	3.2	3.5	30	10	M3X6	2.28	3.65	26.77	18.56	18.56	0.024	0.52
GMW9C	12	2.9	6	30	21	4.5	12	27	39.6	-	Φ1.2	M3X3	2.4		GMW9	18	-	7	6	4.5	3.5	30	10	M3X8	3.36	5.23	42.65	20.11	20.11	0.038	0.92
GMW9H	12	2.9	6	30	23	3.5	24	38	50.6	-	Φ1.2	M3X3	2.4		GMW9	18	-	7	6	4.5	3.5	30	10	M3X8	4.31	7.47	60.11	38.1	38.1	0.055	0.92
GMW12C	14	3.4	8	40	28	6	15	33	45.6	-	Φ1.2	M3X3.6	2.8		GMW12	24	-	8.5	8	4.5	4.5	40	15	M4X8	4.63	6.89	75.33	30.21	30.21	0.065	1.5
GMW12H	14	3.4	8	40	28	6	28	45	58.6	-	Φ1.2	M3X3.6	2.8		GMW12	24	-	8.5	8	4.5	4.5	40	15	M4X8	6.03	10.06	105.8	60.4	60.4	0.090	1.5
GMW15C	16	3.4	9	60	45	7.5	20	40	54	5.0	M3	M4X4.2	3.2		GMW15	42	23	9.5	8	4.5	4.5	40	15	M4X10	8.09	11.3	200.56	60.42	60.42	0.140	2.88
GMW15H	16	3.4	9	60	45	7.5	35	59.8	73.8	5.0	M3	M4X4.2	3.2		GMW15	42	23	9.5	8	4.5	4.5	40	15	M4X10	10.74	16.95	310.5	130.6	130.6	0.200	2.88
