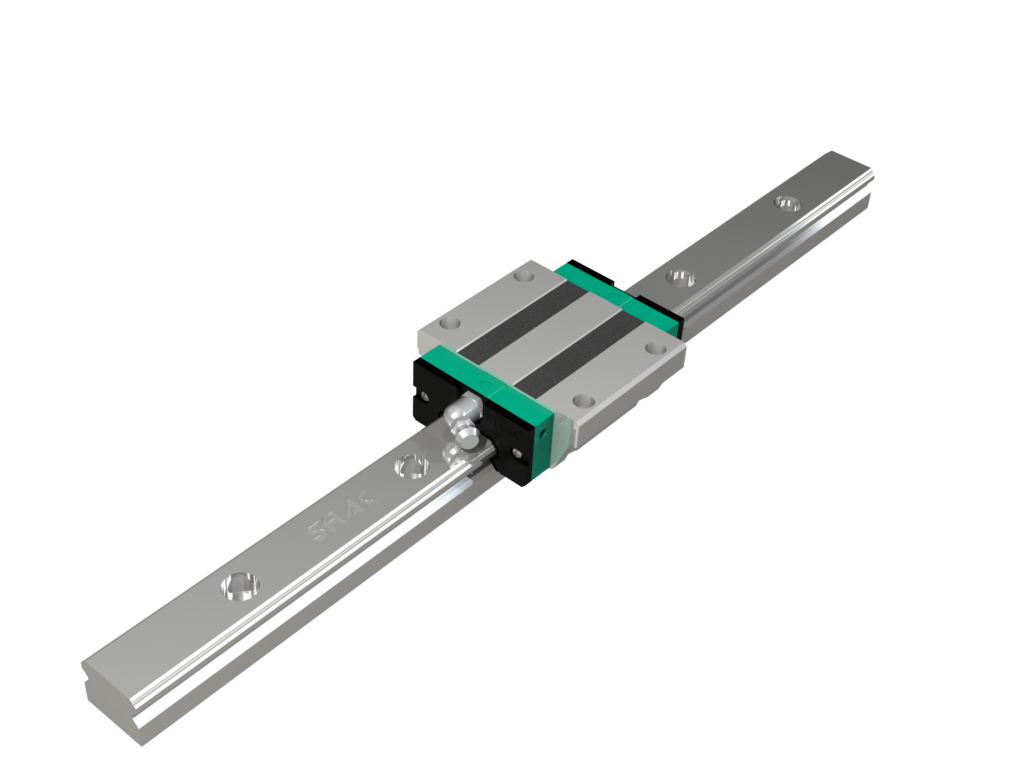

Lineáris kocsi

GEW széria

Vásárlás
CAD
JR coupling
Modell Kombinált méretek Kocsi méretei Specifikáció Vezetősín méretei Vezetősín csavar
mérete		 Dinamikus teherbírás Statikus teherbírás Megengedett statikus nyomaték Tömeg
H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3 wR HR øD h ød P E (mm) C(kN) Co(kN) M R
KN-m 		M P
KN-m 		M Y
KN-m 		Kocsi
kg 		Sín
kg/m
GEW15SA 24 4.4 18.5 52 41 5.5 - 23.1 39.7 3.4 3.4 5.5 M5 5 7.8 5.5 5.5 GE15 15 12.5 6 4.5 3.5 60 20 M3×16 5.99 8.26 0.08 0.04 0.04 0.13 1.26
GEW15CA 24 4.4 18.5 52 41 5.5 26 39.8 56.4 3.4 3.4 5.5 M5 5 7.8 5.5 5.5 GE15 15 12.5 6 4.5 3.5 60 20 M3×16 8.86 14.46 0.13 0.10 0.10 0.2
GEW15SA 24 4.4 18.5 52 41 5.5 - 23.1 39.7 3.4 3.4 5.5 M5 5 7.8 5.5 5.5 GE15U 15 12.5 7.5 5.3 4.5 60 20 M4×16 5.99 8.26 0.08 0.04 0.04 0.13 1.26
GEW15CA 24 4.4 18.5 52 41 5.5 26 39.8 56.4 3.4 3.4 5.5 M5 5 7.8 5.5 5.5 GE15U 15 12.5 7.5 5.3 4.5 60 20 M4×16 8.86 14.46 0.13 0.10 0.10 0.2
GEW20SA 28 6 19.5 59 49 5 - 29 50.2 4.2 4.2 12 M6 7 9 5.8 6.3 GE20 20 15.5 9.5 8.5 6 60 20 M5×16 8.65 12.14 0.13 0.06 0.06 0.21 2.09
GEW20CA 28 6 19.5 59 49 5 32 48.1 69.3 4.2 4.2 12 M6 7 9 5.8 6.3 GE20 20 15.5 9.5 8.5 6 60 20 M5×16 12.36 20.24 0.21 0.15 0.15 0.33
GEW25SA 33 6.2 25 73 60 6.5 - 35.5 59.5 5 5 12 M8 7.5 10 7.4 7.4 GE25 23 18 11 9 7 60 20 M6×20 12.86 16.87 0.22 0.12 0.12 0.34 2.69
GEW25CA 33 6.9 25 73 60 6.5 35 59 83.1 5 5 12 M8 7.5 10 7.4 7.4 GE25 23 18 11 9 7 60 20 M6×20 18.99 29.52 0.37 0.31 0.31 0.59
GEW30SA 42 10 31 90 72 9 - 41.5 69.5 6 6 12 M10 7 10 9 9 GE30 28 23 11 9 7 80 20 M6×25 18.95 24.28 0.39 0.20 0.20 0.63 4.26
GEW30CA 42 10 31 90 72 9 40 70 98 6 6 12 M10 7 10 9 9 GE30 28 23 11 9 7 80 20 M6×25 28 42.49 0.66 0.53 0.53 0.99
GEW30SA 42 10 31 90 72 9 - 41.5 69.5 6 6 12 M10 7 10 9 9 GE30U 28 23 14 12 9 80 20 M8×25 18.95 24.28 0.39 0.20 0.20 0.63 4.26
GEW30CA 42 10 31 90 72 9 40 70 98 6 6 12 M10 7 10 9 9 GE30U 28 23 14 12 9 80 20 M8×25 28 42.49 0.66 0.53 0.53 0.99
GEW35SA 48 11 33 100 82 9 - 45 75 7 7 12 M10 10 13 8.5 8.5 GE35 34 27.5 14 12 9 80 20 M8×25 26.27 33.05 0.54 0.30 0.30 0.75 6.11
GEW35CA 48 11 33 100 82 9 50 78 108 7 7 12 M10 10 13 8.5 8.5 GE35 34 27.5 14 12 9 80 20 M8×25 38.85 57.84 0.95 0.66 0.66 1.12
JR coupling
Típus / Modell Kombinált méretek Kocsi méretei Specifikáció Vezetősín méretei Vezetősín csavar
mérete		 Dinamikus teherbírás Statikus teherbírás Megengedett statikus nyomaték Tömeg
H H1 N W B B1 C L1 L K1 K2 G M T T1 T2 H2 H3 wR HR øD h ød P E (mm) C(kN) Co(kN) M R
KN-m 		M P
KN-m 		M Y
KN-m 		Kocsi
kg 		Sín
kg/m
GEW15SB 24 4.4 18.5 52 41 5.5 - 23.1 39.7 3.4 3.4 5.5 φ4.5 5 7 7.8 5.5 5.5 GE15 15 12.5 6 4.5 3.5 60 20 M3×16 5.99 8.26 0.08 0.04 0.04 0.13 1.26
GEW15CB 26 39.8 56.4 GE15 15 12.5 6 4.5 3.5 60 20 M3×16 8.86 14.46 0.13 0.10 0.10 0.2
GEW15SB 24 4.4 18.5 52 41 5.5 - 23.1 39.7 3.4 3.4 5.5 φ4.5 5 7 7.8 5.5 5.5 GE15U 15 12.5 7.5 5.3 4.5 60 20 M4×16 5.99 8.26 0.08 0.04 0.04 0.13 1.26
GEW15CB 26 39.8 56.4 GE15U 15 12.5 7.5 5.3 4.5 60 20 M4×16 8.86 14.46 0.13 0.10 0.10 0.2
GEW20SB 28 6 19.5 59 49 5 - 29 50.2 4.2 4.2 12 φ5.5 7 8.5 9 5.8 6.3 GE20 20 15.5 9.5 8.5 6 60 20 M5×16 8.65 12.14 0.13 0.06 0.06 0.21 2.09
GEW20CB 32 48.1 69.3 GE20 20 15.5 9.5 8.5 6 60 20 M5×16 12.36 20.24 0.21 0.15 0.15 0.33
GEW25SB 33 6.2 25 73 60 6.5 - 35.5 59.5 5 5 12 φ7 7.5 9.5 10 7.4 7.4 GE25 23 18 11 9 7 60 20 M6×20 12.86 16.87 0.22 0.12 0.12 0.34 2.69
GEW25CB 6.9 35 59 83.1 GE25 23 18 11 9 7 60 20 M6×20 18.99 29.52 0.37 0.31 0.31 0.59
GEW30SB 42 10 31 90 72 9 - 41.5 69.5 6 6 12 φ9 7 9.5 10 9 9 GE30 28 23 11 9 7 80 20 M6×25 18.95 24.28 0.39 0.20 0.20 0.63 4.26
GEW30CB 40 70 98 GE30 28 23 11 9 7 80 20 M6×25 28 42.49 0.66 0.53 0.53 0.99
GEW30SB 42 10 31 90 72 9 - 41.5 69.5 6 6 12 φ9 7 9.5 10 9 9 GE30U 28 23 14 12 9 80 20 M8×25 18.95 24.28 0.39 0.20 0.20 0.63 4.26
GEW30CB 40 70 98 GE30U 28 23 14 12 9 80 20 M8×25 28 42.49 0.66 0.53 0.53 0.99
GEW35SB 48 11 33 100 82 9 - 45 75 7 7 12 φ9 10 13 13 8.5 8.5 GE35 34 27.5 14 12 9 80 20 M8×25 26.27 33.05 0.54 0.30 0.30 0.75 6.11
GEW35CB 50 78 108 GE35 34 27.5 14 12 9 80 20 M8×25 38.85 57.84 0.95 0.66 0.66 1.12
JR coupling
Típus / Modell Kombinált méretek Kocsi méretei Specifikáció Vezetősín méretei Vezetősín csavar
mérete		 Dinamikus teherbírás Statikus teherbírás Megengedett statikus nyomaték Tömeg
H H1 N W B B1 C L1 L K1 K2 G M T T1 T2 H2 H3 wR HR øD h ød P E (mm) C(kN) Co(kN) M R
KN-m 		M P
KN-m 		M Y
KN-m 		Kocsi
kg 		Sín
kg/m
GEW15SC 24 4.4 18.5 52 41 5.5 - 23.1 39.7 3.4 3.4 5.5 M5 5 7 7.8 5.5 5.5 GE15 15 12.5 6 4.5 3.5 60 20 M3×16 5.99 8.26 0.08 0.04 0.04 0.13 1.26
GEW15CC 26 39.8 56.4 GE15 15 12.5 6 4.5 3.5 60 20 M3×16 8.86 14.46 0.13 0.10 0.10 0.2
GEW15SC 24 4.4 18.5 52 41 5.5 - 23.1 39.7 3.4 3.4 5.5 M5 5 7 7.8 5.5 5.5 GE15U 15 12.5 7.5 5.3 4.5 60 20 M4×16 5.99 8.26 0.08 0.04 0.04 0.13 1.26
GEW15CC 26 39.8 56.4 GE15U 15 12.5 7.5 5.3 4.5 60 20 M4×16 8.86 14.46 0.13 0.10 0.10 0.2
GEW20SC 28 6 19.5 59 49 5 - 29 50.2 4.2 4.2 12 M6 7 8.5 9 5.8 6.3 GE20 20 15.5 9.5 8.5 6 60 20 M5×16 8.65 12.14 0.13 0.06 0.06 0.21 2.09
GEW20CC 32 48.1 69.3 GE20 20 15.5 9.5 8.5 6 60 20 M5×16 12.36 20.24 0.21 0.15 0.15 0.33
GEW25SC 33 6.2 25 73 60 6.5 - 35.5 59.5 5 5 12 M8 7.5 9.5 10 7.4 7.4 GE25 23 18 11 9 7 60 20 M6×20 12.86 16.87 0.22 0.12 0.12 0.34 2.69
GEW25CC 6.9 35 59 83.1 GE25 23 18 11 9 7 60 20 M6×20 18.99 29.52 0.37 0.31 0.31 0.59
GEW30SC 42 10 31 90 72 9 - 41.5 69.5 6 6 12 M10 7 9.5 10 9 9 GE30 28 23 11 9 7 80 20 M6×25 18.95 24.28 0.39 0.20 0.20 0.63 4.26
GEW30CC 40 70 98 GE30 28 23 11 9 7 80 20 M6×25 28 42.49 0.66 0.53 0.53 0.99
GEW30SC 42 10 31 90 72 9 - 41.5 69.5 6 6 12 M10 7 9.5 10 9 9 GE30U 28 23 14 12 9 80 20 M8×25 18.95 24.28 0.39 0.20 0.20 0.63 4.26
GEW30CC 40 70 98 GE30U 28 23 14 12 9 80 20 M8×25 28 42.49 0.66 0.53 0.53 0.99
GEW35SC 48 11 33 100 82 9 - 45 75 7 7 12 M10 10 13 13 8.5 8.5 GE35 34 27.5 14 12 9 80 20 M8×25 26.27 33.05 0.54 0.30 0.30 0.75 6.11
GEW35CC 50 78 108 GE35 34 27.5 14 12 9 80 20 M8×25 38.85 57.84 0.95 0.66 0.66 1.12
