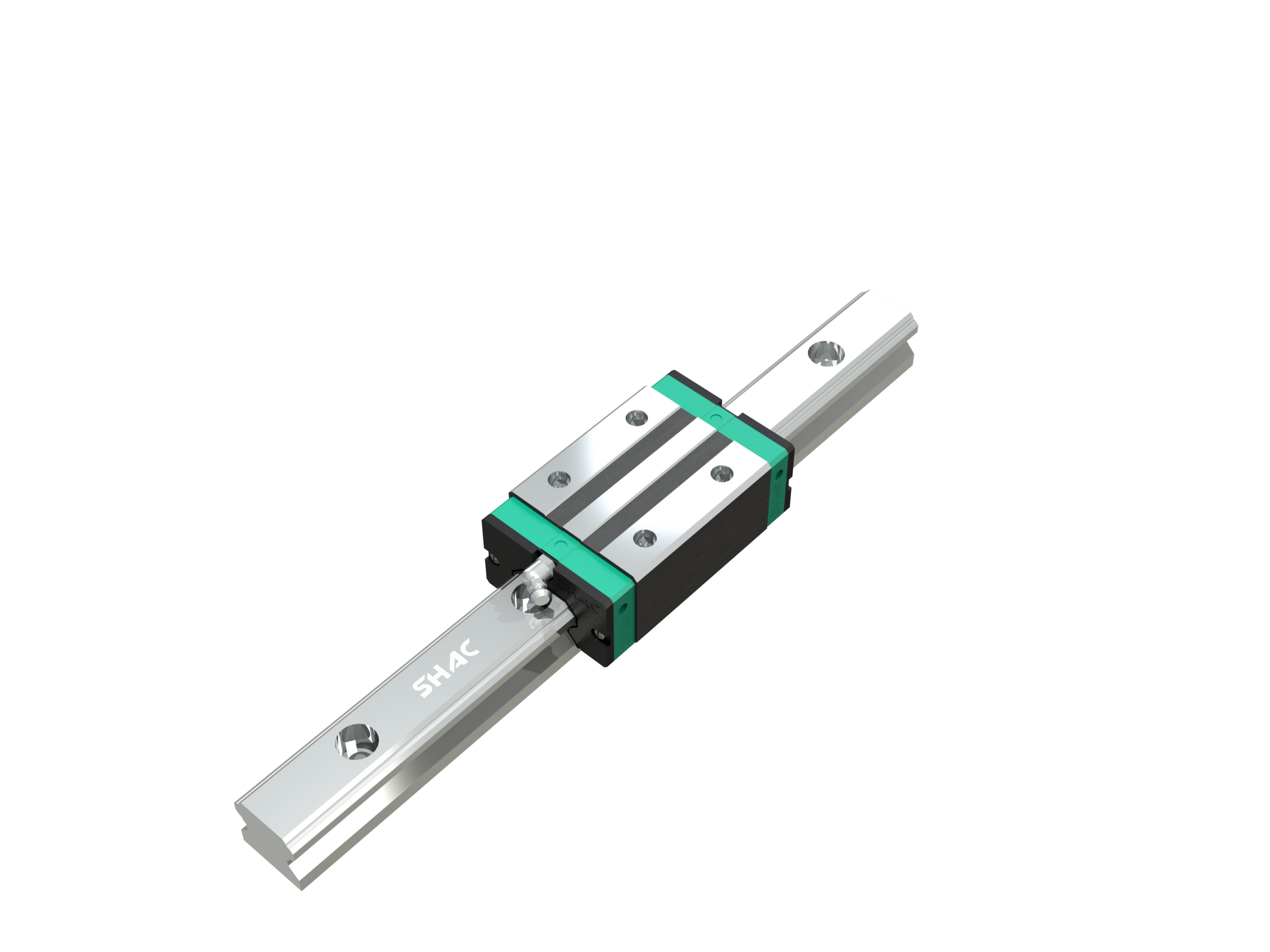

GHL lineáris kocsik - SHAC

Lineáris kocsi

GHL széria

JR coupling

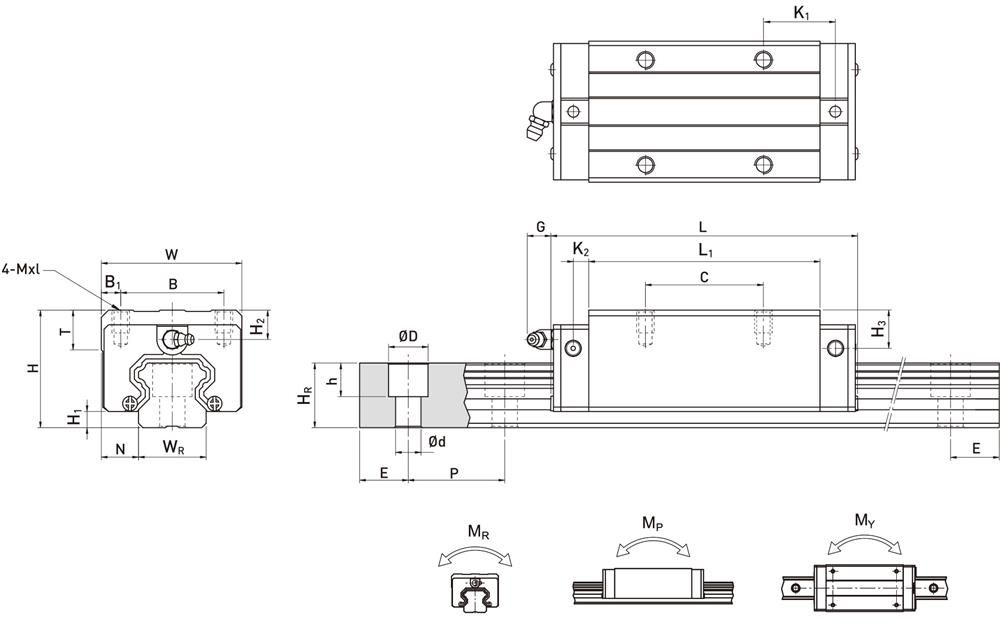

Modell	Kombinált méretek			Kocsi méretei														Típus	Vezető sín méretei						Vezetőcsavar méretei	Dinamikus névleges terhelés	Statikus névleges terhelés	Megengedett statikus nyomaték			Súly
Modell	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	M*l	T	H₂	H₃		Típus	W_R	H_R	øD	h	ød	P	E	(mm)	C(KN)	Co(KN)	M_R KN-m	M_P KN-m	M_Y KN-m	Kocsi kg	Sín kg/m
GHL15CA	24	4.4	9.5	34	26	4	26	39.5	59.5	3.35	4.75	5.5	M4×4	6	4	4		GH15	15	15	7.5	5.3	4.5	60	20	M4×16	14.26	22.88	0.12	0.10	0.10	0.15	1.42
GHL25CA	36	5.6	12.5	48	35	6.5	35	58	82	5	6	12	M6×6	8	6	5.5		GH25	23	22	11	9	7	60	20	M6×20	33.85	51.5	0.41	0.32	0.32	0.44	3.25
GHL25HA	36	5.6	12.5	48	35	6.5	50	78.6	102.6	5	6	12	M6×6	8	6	5.5		GH25	23	22	11	9	7	60	20	M6×20	40.93	67.34	0.55	0.56	0.56	0.62	3.25
GHL30CA	42	6	16	60	40	10	40	70	96	6.5	5.5	12	M8×9	8.5	7	6		GH30	28	26	14	12	9	80	20	M8×25	47.77	70.79	0.65	0.52	0.52	0.82	4.49
GHL30HA	42	6	16	60	40	10	60	93	119	6.5	5.5	12	M8×9	8.5	7	6		GH30	28	26	14	12	9	80	20	M8×25	57.72	92.58	0.86	0.9	0.9	1.10	4.49
GHL35CA	48	7.4	18	70	50	10	50	80	110.6	5.5	6.5	12	M8×9	10.2	9	8		GH35	34	29	14	12	9	80	20	M8×25	63.63	92.47	1.14	0.79	0.79	1.22	6.36
GHL35HA	48	7.4	18	70	50	10	72	105.8	136.4	5.5	6.5	12	M8×9	10.2	9	8		GH35	34	29	14	12	9	80	20	M8×25	76.73	120.93	1.51	1.37	1.37	1.69	6.36
GHL45CA	60	9.5	20.5	86	60	13	60	97	135.4	4.8	8	13	M10×13	16	11	10		GH45	45	38	20	17	14	105	22.5	M12×35	102.24	144.51	1.94	1.52	1.52	2.17	10.45
GHL45HA	60	9.5	20.5	86	60	13	80	128.8	167.2	4.8	8	13	M10×13	16	11	10		GH45	45	38	20	17	14	105	22.5	M12×35	123.42	188.97	2.58	2.63	2.63	3.05	10.45
GHL55CA	70	13	23.5	100	75	12.5	75	117.7	161.9	6	11	13	M12×18	17.5	12	19		GH55	53	44	23	20	16	120	30	M14×45	150.14	207.01	3.62	2.59	2.59	2.56	15.12
GHL55HA	70	13	23.5	100	75	12.5	95	155.8	200	6	11	13	M12×18	17.5	12	19		GH55	53	44	23	20	16	120	30	M14×45	181.2	270.71	4.78	4.48	4.48	3.30	15.12
