Golyós persely

LMF-LUU/LMK-LUU/LMH-LUU széria

Vásárlás
LMB
Típus Golyósorok száma Tömeg (g) Alap terhelhetőség Méretek (mm) Típus
Belső átmérő Dr Külső átmérő D Hossz L D₁ átmérő H PCD K W A F Csavarfurat méretek
(d₁ × d₂ × h)

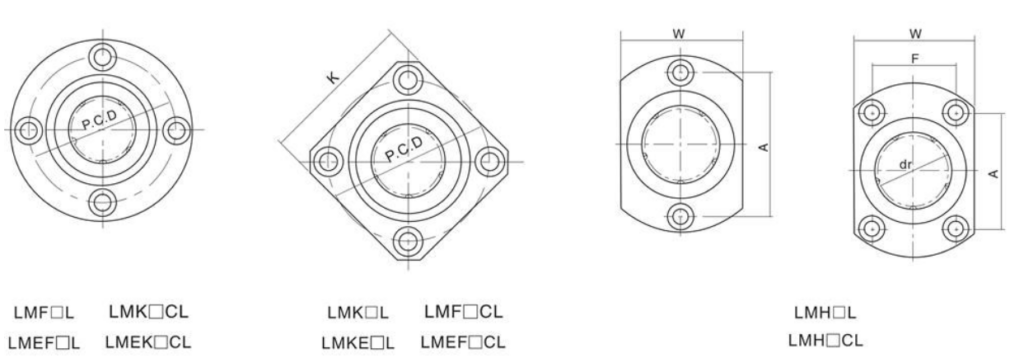

Kör peremes – hosszított kivitel Négyzet peremes – hosszított kivitel Ovális peremes – hosszított kivitel Dinamikus terhelhetőség C (N) Statikus terhelhetőség Co(N)
LMF 6LUU LMK 6LUU LMH 6LUU 4 31 320 520 6 12 35 28 5 20 22 18 20 - 3.4 x 6.5 x 3.3 LMF/K/H 6LUU
LMF 8LUU LMK 8LUU LMH 8LUU 4 53 430 780 8 15 45 32 5 24 25 21 24 - 3.4 x 6.5 x 3.3 LMF/K/H 8LUU
LMF 10LUU LMK 10LUU LMH 10LUU 4 105 580 1100 10 19 55 40 6 29 30 25 29 - 4.5 x 8 x 4.4 LMF/K/H 10LUU
LMF 12LUU LMK 12LUU LMH 12LUU 4 100 650 1200 12 21 57 42 6 32 32 27 32 - 4.5 x 8 x 4.4 LMF/K/H 12LUU
LMF 13LUU LMK 13LUU LMH 13LUU 4 130 810 1570 13 23 61 43 6 33 34 29 33 - 4.5 x 8 x 4.4 LMF/K/H 13LUU
LMF 16LUU LMK 16LUU LMH 16LUU 5 187 1230 2350 16 28 70 48 6 38 37 34 31 22 4.5 x 8 x 4.4 LMF/K/H 16LUU
LMF 20LUU LMK 20LUU LMH 20LUU 5 260 1400 2750 20 32 80 54 8 43 42 38 36 24 5.5 x 9.5 x 5.4 LMF/K/H 20LUU
LMF 25LUU LMK 25LUU LMH 25LUU 6 515 1560 3140 25 40 112 62 8 51 50 46 40 32 5.5 x 9.5 x 5.4 LMF/K/H 25LUU
LMF 30LUU LMK 30LUU LMH 30LUU 6 655 2490 5490 30 45 123 74 10 60 58 51 49 35 6.6 x 11 x 6.5 LMF/K/H 30LUU
LMF 35LUU LMK 35LUU - 6 970 2650 6490 35 52 135 82 10 67 64 - - - 6.6 x 11 x 6.5 LMF/K/H 35LUU
LMF 40LUU LMK 40LUU - 6 1560 3430 8040 40 60 154 96 13 78 75 - - - 9 x 14 x 8.6 LMF/K/H 40LUU
LMF 50LUU LMK 50LUU - 6 3500 6080 15900 50 80 192 116 13 98 92 - - - 9 x 14 x 8.6 LMF/K/H 50LUU
LMF 60LUU LMK 60LUU - 6 4500 7650 20000 60 90 211 134 18 112 106 - - - 11 x 17.5 x 10.8 LMF/K/H 60LUU

LMEF 8LUU LMEK 8LUU - 4 53 430 780 8 16 45 32 5 24 25 - - - 3.4 x 6.5 x 3.3 LMEF/K 8LUU
LMEF 12LUU LMEK 12LUU - 4 100 650 1200 12 22 57 42 6 32 32 - - - 4.5 x 8 x 4.4 LMEF/K 12LUU
LMEF 16LUU LMEK 16LUU - 5 187 1230 2350 16 26 70 46 6 36 35 - - - 4.5 x 8 x 4.4 LMEF/K 16LUU
LMEF 20LUU LMEK 20LUU - 5 260 1400 2750 20 32 80 54 8 43 42 - - - 5.5 x 9.5 x 5.4 LMEF/K 20LUU
LMEF 25LUU LMEK 25LUU - 6 515 1560 3140 25 40 112 62 8 51 50 - - - 5.5 x 9.5 x 5.4 LMEF/K 25LUU
LMEF 30LUU LMEK 30LUU - 6 655 2490 5490 30 47 123 76 10 62 60 - - - 6.6 x 11 x 6.5 LMEF/K 30LUU
LMEF 40LUU LMEK 40LUU - 6 1560 3430 8040 40 62 154 98 13 80 75 - - - 9 x 14 x 8.6 LMEF/K 40LUU
LMEF 50LUU LMEK 50LUU - 6 3500 6080 15900 50 75 192 112 13 94 88 - - - 9 x 14 x 8.6 LMEF/K 50LUU
LMEF 60LUU LMEK 60LUU - 6 4500 7650 20000 60 90 211 134 18 112 106 - - - 11 x 17.5 x 10.8 LMEF/K 60LUU
