GHH lineáris kocsik - SHAC

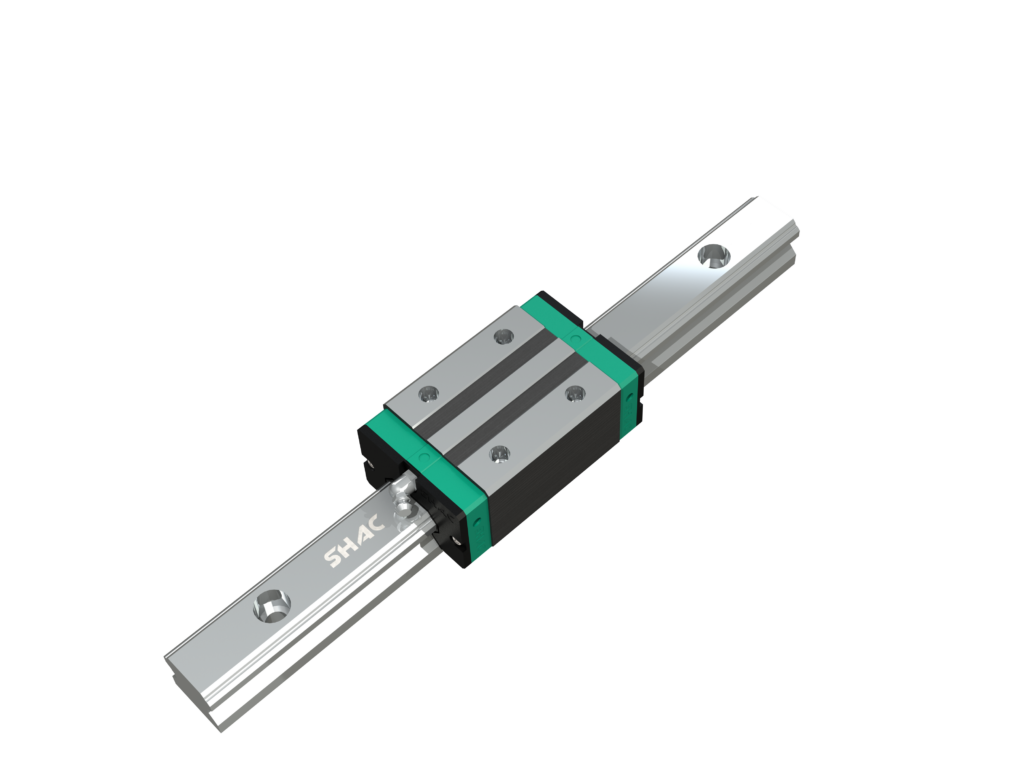

Lineáris kocsi

GHH széria

JR coupling

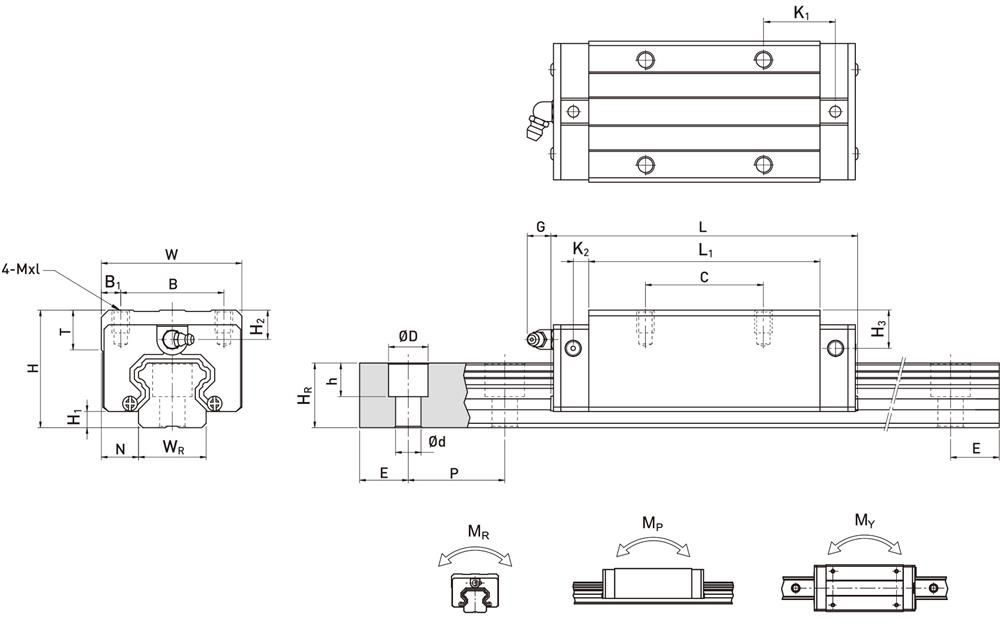

Típus	Kombinált méretek			Kocsi méretei														Típus	Vezető sín méretei							Vezetőcsavar méretei	Dinamikus névleges terhelés	Statikus névleges terhelés	Megengedett statikus nyomaték			Súly
Típus	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M*l	T	H2	H3		Típus	W_R	H_R	D	h	d	P	E	(mm)	C(KN)	Co(KN)	M_R KN-m	M_P KN-m	M_Y KN-m	Kocsi kg	Sín kg/m
GHH15CA	28	4.4	9.5	34	26	4	26	39.5	59.5	3.35	4.75	5.5	M4×5	6	8	8		GH15	15	15	7.5	5.3	4.5	60	20	M4×16	14.26	22.88	0.12	0.10	0.10	0.19	1.42
GHH20CA	30	4.3	12	44	32	6	36	50.5	74.5	5	6	12	M5×6	8	6	6		GH20	20	17.5	9.5	8.5	6	60	20	M5×16	26.29	35.76	0.26	0.20	0.20	0.33	2.2
GHH20HA	30	4.3	12	44	32	6	50	65.2	89.2	5	6	12	M5×6	8	6	6		GH20	20	17.5	9.5	8.5	6	60	20	M5×16	31.72	46.76	0.34	0.34	0.34	0.41	2.2
GHH25CA	40	5.6	12.5	48	35	6.5	35	58	82	5	6	12	M6×8	8	10	9.5		GH25	23	22	11	9	7	60	20	M6×20	33.85	51.5	0.41	0.32	0.32	0.53	3.25
GHH25HA	40	5.6	12.5	48	35	6.5	50	78.6	102.6	5	6	12	M6×8	8	10	9.5		GH25	23	22	11	9	7	60	20	M6×20	40.93	67.34	0.55	0.56	0.56	0.71	3.25
GHH30CA	45	6	16	60	40	10	40	70	96	6.5	5.5	12	M8×10	8.5	10	9		GH30	28	26	14	12	9	80	20	M8×25	47.77	70.79	0.65	0.52	0.52	0.92	4.49
GHH30HA	45	6	16	60	40	10	60	93	119	6.5	5.5	12	M8×10	8.5	10	9		GH30	28	26	14	12	9	80	20	M8×25	57.72	92.58	0.86	0.9	0.9	1.20	4.49
GHH35CA	55	7.4	18	70	50	10	50	80	110.6	5.5	6.5	12	M8×12	10.2	16	15		GH35	34	29	14	12	9	80	20	M8×25	63.63	92.47	1.14	0.79	0.79	1.53	6.36
GHH35HA	55	7.4	18	70	50	10	72	105.8	136.4	5.5	6.5	12	M8×12	10.2	16	15		GH35	34	29	14	12	9	80	20	M8×25	76.73	120.93	1.51	1.37	1.37	2.00	6.36
GHH45CA	70	9.5	20.5	86	60	13	60	97	135.4	4.8	8	13	M10×17	16	21	20		GH45	45	38	20	17	14	105	22.5	M12×35	102.24	144.51	1.94	1.52	1.52	2.82	10.45
GHH45HA	70	9.5	20.5	86	60	13	80	128.8	167.2	4.8	8	13	M10×17	16	21	20		GH45	45	38	20	17	14	105	22.5	M12×35	123.42	188.97	2.58	2.63	2.63	3.70	10.45
GHH55CA	80	13	23.5	100	75	12.5	75	117.7	161.9	6	11	13	M12×18	17.5	22	29		GH55	53	44	23	20	16	120	30	M14×45	150.14	207.01	3.62	2.59	2.59	3.48	15.12
GHH55HA	80	13	23.5	100	75	12.5	95	155.8	200	6	11	13	M12×18	17.5	22	29		GH55	53	44	23	20	16	120	30	M14×45	181.2	270.71	4.78	4.48	4.48	4.52	15.12
GHH65CA	90	15	31.5	126	76	25	70	144.2	194.2	6	14	13	M16×20	25	15	15		GH65	63	53	26	22	18	150	35	M16×50	208.94	281.73	6.52	4.18	4.18	7.56	21.25
GHH65HA	90	15	31.5	126	76	25	120	203.6	253.6	6	14	13	M16×20	25	15	15		GH65	63	53	26	22	18	150	35	M16×50	272.24	411.77	9.19	7.23	7.23	10.50	21.25

JR coupling

Típus	Kombinált méretek			Kocsi méretei														Típus	Vezető sín méretei							Vezetőcsavar méretei	Dinamikus névleges terhelés	Statikus névleges terhelés	Megengedett statikus nyomaték			Súly
Típus	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M*l	T	H2	H3		Típus	W_R	H_R	D	h	d	P	E	(mm)	C(KN)	Co(KN)	M_R KN-m	M_P KN-m	M_Y KN-m	Kocsi kg	Sín kg/m
GHH20CA-S	30	4.3	12	44	32	6	36	50.5	74.5	5	6	12	M5×6	8	6	6		GH20-S	20	19.3	9.5	8.5	6	60	20	M5×16	26.29	35.76	0.26	0.20	0.20	0.33	2.2
GHH20HA-S	30	4.3	12	44	32	6	50	65.2	89.2	5	6	12	M5×6	8	6	6		GH20-S	20	19.3	9.5	8.5	6	60	20	M5×16	31.72	46.76	0.34	0.34	0.34	0.41	2.2
GHH25CA-S	40	5.6	12.5	48	35	6.5	35	58	82	5	6	12	M6×8	8	10	9.5		GH25-S	23	23.3	11	9	7	60	20	M6×20	33.85	51.5	0.41	0.32	0.32	0.53	3.25
GHH25HA-S	40	5.6	12.5	48	35	6.5	50	78.6	102.6	5	6	12	M6×8	8	10	9.5		GH25-S	23	23.3	11	9	7	60	20	M6×20	40.93	67.34	0.55	0.56	0.56	0.71	3.25
GHH30CA-S	45	5.5	16	60	40	10	40	70	96	6.5	5.5	12	M8×10	8.5	10	9		GH30-S	28	27.8	14	12	9	80	20	M8×25	47.77	70.79	0.65	0.52	0.52	0.92	4.49
GHH30HA-S	45	5.5	16	60	40	10	60	93	119	6.5	5.5	12	M8×10	8.5	10	9		GH30-S	28	27.8	14	12	9	80	20	M8×25	57.72	92.58	0.86	0.9	0.9	1.20	4.49
