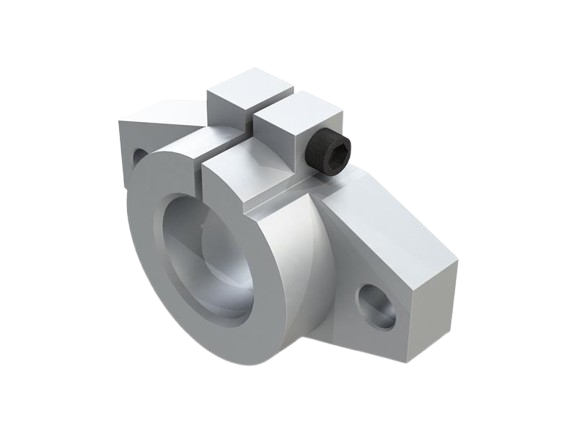

Tengelyvég-támasz
SHF széria

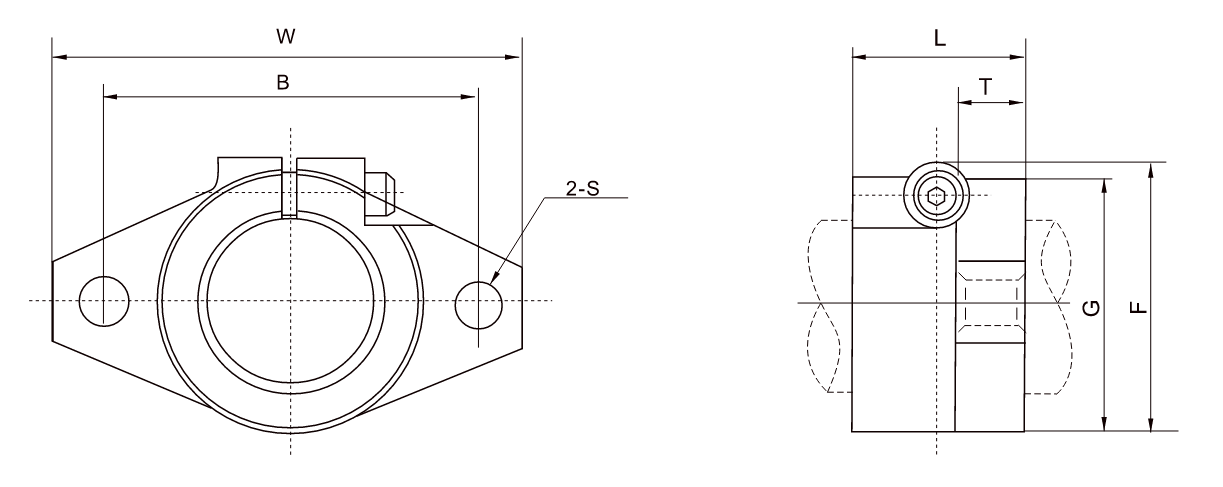

| Típus | Tengely átmérő (mm) |
Dimenziók (mm) | Rögzítő csavar | Tengelyrögzítő csavar | Súly (g) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | L | T | F | G | B | S | |||||
| SHF 3 | 3 | 43 | 10 | 5 | 24 | 20 | 32 | 5.5 | M4 | M5 | 13 |
| SHF 4 | 4 | 43 | 10 | 5 | 24 | 20 | 32 | 5.5 | M4 | M5 | 13 |
| SHF 5 | 5 | 43 | 10 | 5 | 24 | 20 | 32 | 5.5 | M4 | M5 | 13 |
| SHF 6 | 6 | 43 | 10 | 5 | 24 | 20 | 32 | 5.5 | M4 | M5 | 13 |
| SHF 8 | 8 | 43 | 10 | 5 | 24 | 20 | 32 | 5.5 | M4 | M5 | 13 |
| SHF 10 | 10 | 43 | 10 | 5 | 24 | 20 | 32 | 5.5 | M4 | M5 | 13 |
| SHF 12 | 12 | 47 | 13 | 7 | 28 | 25 | 36 | 5.5 | M4 | M5 | 20 |
| SHF 13 | 13 | 47 | 13 | 7 | 28 | 25 | 36 | 5.5 | M4 | M5 | 20 |
| SHF 16 | 16 | 50 | 16 | 8 | 31 | 28 | 40 | 5.5 | M4 | M5 | 27 |
| SHF 20 | 20 | 60 | 20 | 8 | 37 | 34 | 48 | 7 | M5 | M6 | 40 |
| SHF 25 | 25 | 70 | 25 | 10 | 42 | 40 | 56 | 7 | M5 | M6 | 60 |
| SHF 30 | 30 | 80 | 30 | 12 | 50 | 46 | 64 | 9 | M6 | M8 | 110 |
| SHF 35 | 35 | 92 | 35 | 14 | 58 | 50 | 72 | 12 | M8 | M10 | 380 |
| SHF 40 | 40 | 105 | 40 | 16 | 67 | 56 | 80 | 12 | M10 | M10 | 510 |
| SHF 50 | 50 | 122 | 50 | 19 | 83 | 70 | 96 | 14 | M12 | M12 | 890 |
| SHF 60 | 60 | 140 | 60 | 23 | 95 | 82 | 112 | 14 | M12 | M12 | 1500 |
