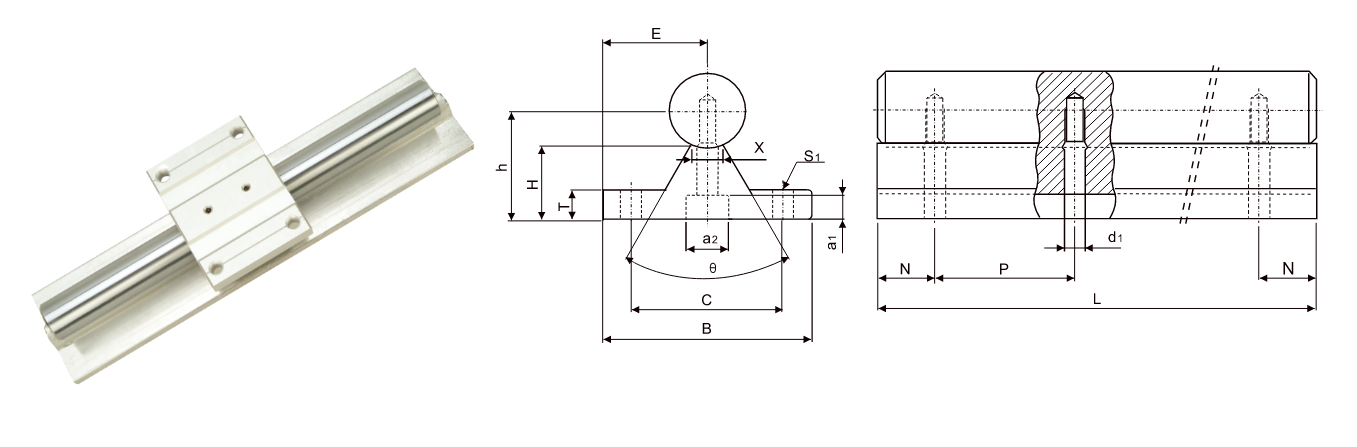

Edzett-köszörült tengely
TBR széria
| Típus | Tengely átmérő | P | Dimenziók (mm) | Súly (kg / m) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | h | B | H | T | X | C | ϴ | S1 | a1 | a2 | d1 | ||||
| TBR16 | ø16 | 150 | 25 | 25 | 50 | 14.84 | 6 | 8 | 37 | 60°/ 50° | ø5.5 | 6 | 9.5 | 5.5 | 2,56 |
| TBR20 | ø20 | 150 | 27.5 | 27.5 | 55 | 19.64 | 8 | 8 | 40 | 60°/ 50° | ø5.5 | 6.5 | 11 | 6.6 | 4.23 |
| TBR25 | ø25 | 200 | 32.5 | 32.5 | 65 | 20 | 10 | 8 | 45 | 60°/ 50° | ø6.6 | 6.5 | 11 | 6.6 | 5.85 |
| TBR30 | ø30 | 200 | 37.5 | 37.5 | 75 | 22.28 | 12 | 10.3 | 55 | 60°/ 50° | ø6.6 | 8.5 | 14 | 9 | 8.28 |
