TBR UU - SHAC

Házas egység

TBR UU / TBR LUU széria

SBRUU

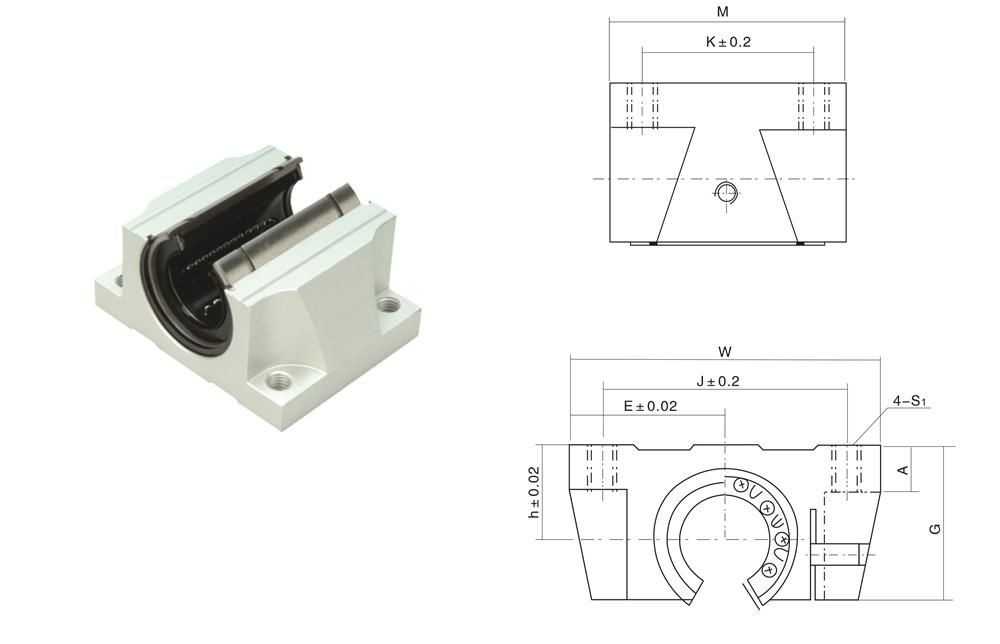

TÍPUS	d- Belső átmérő	h - Tengely magasság	H - Teljes magasság	W - Teljes szélsesség	L - Teljes hossz	B - Furatosztás	C - Furatosztás	Átmenő rögzítő csavar	Alulról rögzítő menet	C0 - Statikus terhelhetőség	C - Dinamikus terhelhetőség	Persely típusa	Alkalmazhatósági hőmérséklet	Egység típusa	Méretszabvány
TBR 16 UU	16 mm	18 mm	26 mm	62 mm	42 mm	50 mm	30 mm	M4	M5	490N	392N	1 x LM 16 UU-OP	-20 / 80°C	Négy lefogató furatos, Nyitott szimpla golyós perselyes egység	JIS - Japán szabvány szerint
TBR 20 UU	20 mm	21 mm	31 mm	68 mm	51 mm	54 mm	37 mm	M5	M6	1176N	784N	1 x LM 20 UU-OP	-20 / 80°C	Négy lefogató furatos, Nyitott szimpla golyós perselyes egység	JIS - Japán szabvány szerint
TBR 25 UU	25 mm	28 mm	41 mm	82 mm	65 mm	65 mm	50 mm	M6	M8	2352N	1568N	1 x LM 25 UU-OP	-20 / 80°C	Négy lefogató furatos, Nyitott szimpla golyós perselyes egység	JIS - Japán szabvány szerint
TBR 30 UU	30 mm	33.5 mm	048 mm	91 mm	75 mm	75 mm	60 mm	M6	M8	2940N	1764N	1 x LM 30 UU-OP	-20 / 80°C	Négy lefogató furatos, Nyitott szimpla golyós perselyes egység	JIS - Japán szabvány szerint
